一、概述

　　随着视频会议系统、网上点播系统、多媒体通信等各项增值业务的发展，对于用户端线路的带宽要求越来越高，目前通常采用高等级的铜缆系统来提升带宽，但从长远发展看，光纤系统还是最佳的传输通道，而且现有的设备和摆放的位置已经远远达不到用户的需求了。

　　二、依据

　　(1)《综合布线系统工程设计规范》(GB 50311-2007)。

　　(2)《综合布线系统工程验收规范》(GB 50312-2007)。

　　(3)《电子信息系统机房设计规范》(GB 50174-2008)。

　　(4)《建筑物防雷设计规范》(GB 50057-2005)。

　　(5)《建筑物电子信息系统防雷技术规范》(GB 50343-2004)。

　　(6)《数据中心电信设施标准》(ANSI/TIA-942-2005)。

　　(7)《大楼通信综合布线系统第一部分总规范》(YD/T 926.1-2001)。

　　(8)《大楼通信综合布线系统第二部分综合布线用电缆光缆技术要求》(YD/T 926.2-2001)。

　　(9)《大楼通信综合布线系统第三部分综合布线用连接硬件技术要求》(YD/T 926.3-2001)。

　　(10)《商用建筑通信布线标准》(ANSI/TIA/EIA568B)。

　　(11)《信息技术——用户通用布线系统》(ISO/IEC11801，第二版)。

　　(12)《国际电子电气工程师协会：CSMA/CD接口方法》(IEEE 802.3)。

　　三、系统结构规划

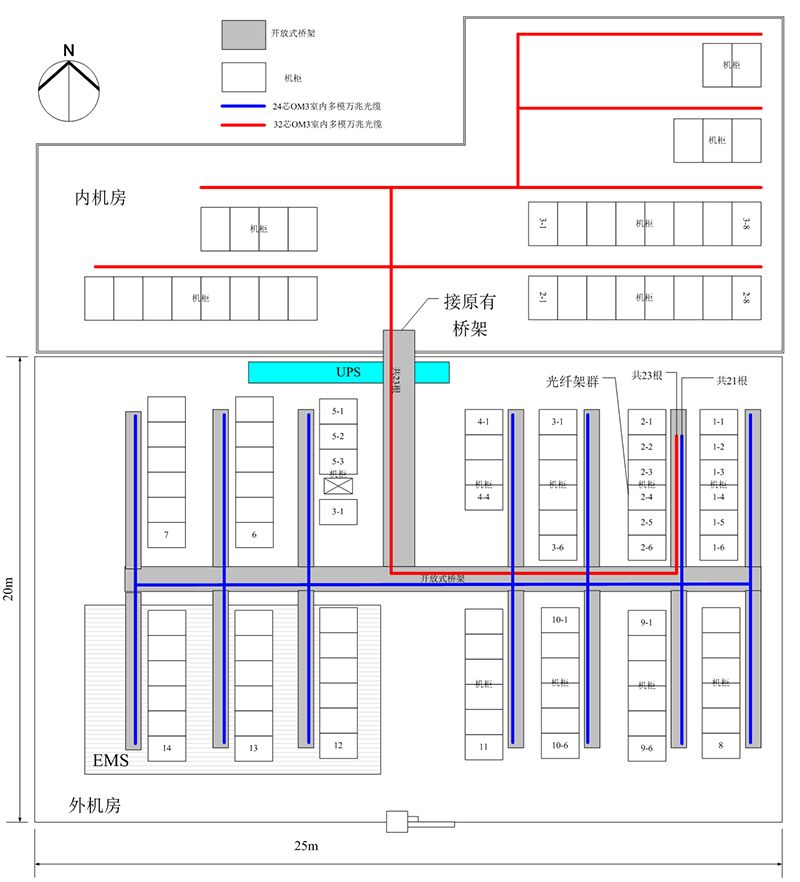

　　1、平面图

　　2、主要改造部分有以下几个方面，

　　a.内机房里的部分设备外移，内机房里面需要留23个机柜，每个机柜需要一根24芯室内光缆，来连接至外部机房的光纤配线架群里;

　　b.外机房在第二排机柜里，需要建立一个光纤配线架群，外部机房需要留21个机柜，每个机柜需要一根32芯的室内光缆，来连接至第二排的光纤配线架群里;

　　c.外部机房里需要重新做桥架来布放重新布的光缆。

　　四、技术路由

　　1.光纤配线架

　　兆凯抽屉式光纤配线架

　　a. 滑动导轨易于接线盘进出。

　　b. 提供ST/SC四种型号的耦合器固定面板， 有12口、24口、48口，满足ST、SC、LC、MTRJ等接口的需要，统一机架安装。安装简便，可以安置ST、SC、LC、MTRJ等接口。

　　2.桥架

　　选用开放式桥架，吊装于天花板下方，装配灵活,外形美观,

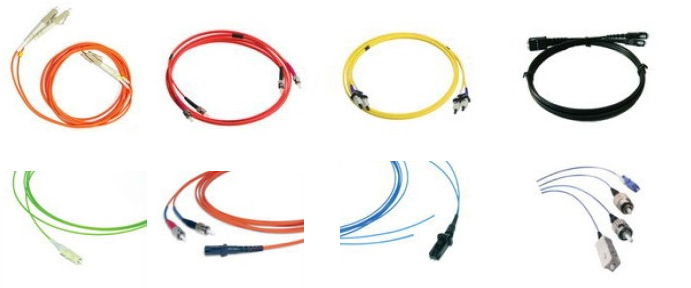

　　3.光纤跳线和尾纤

　　兆凯综合布线提供各种长度的光纤尾纤和跳线，有不同的接口类型。

　　4.室内光缆

　　兆凯OM3室内多模万兆光缆，有24芯(305F24COM3/325F24COM3)、32芯(305F32COM3/325F32COM3)，50/125μm, PVC/低烟无卤LSZH护套能满足不同用户的需求

　　五、光纤施工规范

　　在光纤布线中信号衰减同样不可避免。其产生的原因有内在和外在两方面：内在衰减与光纤材料有关;而外在衰减就与施工安装有关了

　　因此应该注意的是：

　　◆ 施工中要时时注意不要使光缆受到重压或被坚硬的物体扎伤。另外，牵引力不应超过最大敷 设张力。

　　◆ 光纤要转弯时，其转弯半径应大于光纤自身直径的20倍。

　　◆ 光纤穿墙或穿楼层时，要加带护口的保护用塑料管.并且要用阻燃的填充物将管子填满。在建筑物内也可以预先敷设一定量的塑料管道。

　　◆ 其次布放长度不要太长 (一般 2km).布线时应从中间开始向两边牵引。

　　◆ 当光纤应用于主干网络时.每个楼层配线间一般至少要用6芯光缆，高级应用最好能使用1 2芯光缆这是从应用.备份和扩容三个方面去考虑的。

　　◆ 较长距离的光纤敷设最重要的是选择一条合适的路径。这里不一定最短的路径就是最好 的.还要注意土地的使用权.架设的或地埋的可能性等。

　　(3)熔纤接续时的操作

　　◆ 不要使用劣质的，尤其是已经弯曲变形的热缩套管，这样的套管在热缩时内部会产生应力.可能施加在光纤上使之产生故障。

　　◆ 在携带、存放套管时.注意清洁.不要让沙子进入套管。

　　◆ 接续操作时.开剥刀切入光缆的深度要把握好，不要把松套管压扁使光纤受力。

　　◆ 需要临时盘放光缆时，使用8字形盘留.不让光缆受到扭力。

　　◆ 使用支架托起缆盘布放光缆.不要把缆盘放倒后采用类似从线轴上放的办法布放光缆不要让光缆受到扭力。

　　◆ 光纤成端操作 (即做配线架)时不要将尾纤捆扎的太紧。
