产品描述

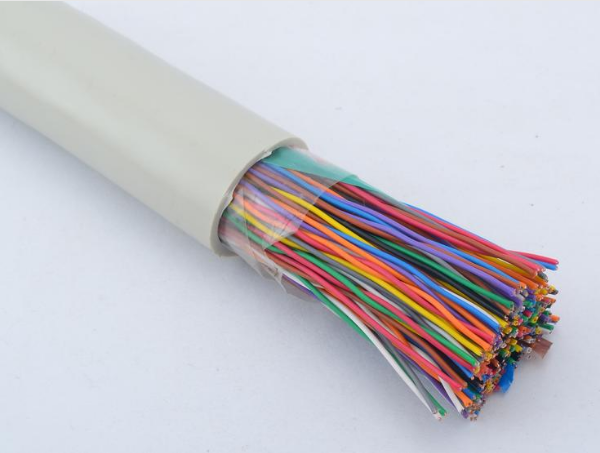

LANSurpass™三类大对数双绞线用于高速语音网络通讯。满足甚至超过了TIA/EIA-568B.2、ISO/IEC 11801及EN
50173标准。在90米距离内提供16MHz带宽，典型应用速率为20Mbps。产品选用优质无氧铜为传输导体，电气传输性能可靠优异，达到并大大超过三类系统指标，不只可以满足模拟语音系统的传输要求同时可以保证高质量的数字语音系统传输要求，采用全色谱芯线标识，芯线绞距合理，施工敷设方便快捷。
三类大对数双绞线电缆结构 |
铜导体 |
| UTP | FTP |
材料 | 实芯纯铜 | 实芯纯铜 |
组成 | 1/0.5mm | 1/0.5mm |
规格 | 26AWG | 26AWG |
绝缘 | 材料 | 聚乙烯 | 聚乙烯 |
直径 | 0.86 | 0.86 |
屏蔽 | 材料 | 无 | 铝箔/聚酯带 |
护套 | 材料 | 聚氯乙烯/低烟无卤/聚乙烯 | 聚氯乙烯/低烟无卤/聚乙烯 |
三类大对数双绞线电气性能参数 |
FREQ频率（MHz） | NEXT 近端串扰（db/100m） 最差值/典型值/标准值 ≥ | ATTN 衰减 （db/100m） ≤ | SRL 结构回波损耗（db）最差值/典型值/标准值≥ |
1 | 43.0/48.0/41.0 | 2.6 | 13.0/16.0/12.0 |
4 | 34.0/38.0/32.0 | 5.6 | 13.0/16.0/12.0 |
8 | 29.0/33.0/26.0 | 8.5 | 13.0/16.0/12.0 |
10 | 28.0/33.0/26.0 | 9.8 | 13.0/16.0/12.0 |
16 | 25.0/30.0/23.0 | 13.1 | 11.0/14.0/10.0 |
物理/电气性能
Ø 特性阻抗：100±15Ω
Ø 传输速率(NVP)：75%
Ø 最大导体直流电阻：9.42Ω/100m
Ø 最大直流电阻不平衡：3%
Ø 允许弯曲半径：10×电缆外径
Ø 额定电压：60V rms
Ø 最大抗拉载荷：80N
Ø 工作温度：-40℃—+75℃
Ø 储存温度：-40℃—+85℃
Ø 通过IEC 332-1&IEC 332-3C(LSFROH护套)
