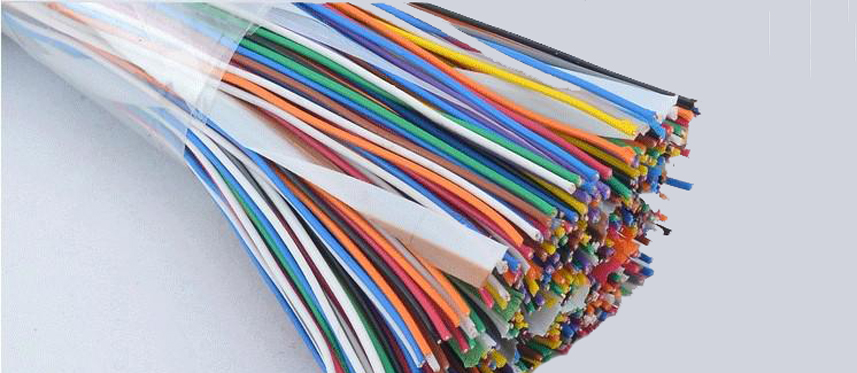

产品描述
LANSurpass™五类大对数非屏蔽双绞线适用于垂直干线子系统，线径是24AWG实芯裸铜，可以支持语音及10Base-T、100Base-T、100Mbps
TP-PMD、4/16MbpsTokenRing、155MbpsATM网络。符合EIA/TIA-568-A和ISO/IEC11801五类传输性能规范。在90米距离内提供100MHz带宽，典型应用速率为100Mbps。产品选用优质无氧铜为传输导体，电气传输性能可靠优异，达到并大大超过三类系统指标，不只可以满足模拟语音系统的传输要求同时可以保证高质量的数字语音系统传输要求，采用全色谱芯线标识，芯线绞距合理，施工敷设方便快捷。
五类大对数双绞线电缆结构 |
铜导体 |
| UTP | FTP | S-FTP |
材料 | 实芯纯铜 | 实芯纯铜 | 实芯纯铜 |
组成 | 1/0.5mm | 1/0.5mm | 1/0.5mm |
规格 | 24AWG | 24AWG | 24AWG |
绝缘 | 材料 | 聚乙烯 | 聚乙烯 | 聚乙烯 |
直径 | 0.86 | 0.86 | 0.86 |
屏蔽 | 材料 | 无 | 铝箔/聚酯带 | 铝箔+铜丝编织 |
护套 | 材料 | 聚氯乙烯/低烟无卤/聚乙烯 | 聚氯乙烯/低烟无卤/聚乙烯 | 聚氯乙烯/低烟无卤/聚乙烯 |
|
物理/电气性能
Ø 特性阻抗：100±15Ω
Ø 传输速率(NVP)：75%
Ø 最大导体直流电阻：9.42Ω/100m
Ø 最大相对互耦电容：5.6nF/100m
Ø 最大电容不平衡：330pF/100m
Ø 最大直流电阻不平衡：3.5%
Ø 最大传播延迟差：30ns/100m
Ø 最大传播延迟：536ns/100m@100MHz
Ø 允许弯曲半径：10×电缆外径
Ø 额定电压：60V rms
Ø 最大抗拉载荷：80N
Ø 工作温度：-40℃—+75℃
Ø 储存温度：-40℃—+85℃
Ø 通过IEC 332-1&IEC 332-3C(LSFROH护套)
