一前言

　　数据中心在国内被金融、政府、企业大规模的应用后，数据中心的升级、扩容和改造一直都是衡量数据中心运营效率的一个重要组成部分。新疆人力资源与社会保障厅属于省级重点项目，数据中心的布线系统设计的目的是实现系统的模块化构架，做到简单灵活性、可操作和实用性。并使设施适应于公用通信网业务发展的需求。机房布线系统需要和建筑、电气规划，楼宇布线结构，设备平面布置，供暖通风及空调，环境安全，消防措施，照明等方面需要协调设计，需要充分考虑到建筑相关专业的设计流程和要求，需要布线工艺和土建做好技术的交底与配合。经过科学设计、合理施工和严格测试，该项目顺利通过验收并运行良好。

　　二、智能化工程概述

　　据 2005 年颁布的《数据中心的通信基础设施标准》(TIA-942)空间划分，在一个 数据中心中，应分为 ：接入室(ER ：Entrance Room);总配线区(MDA ：Main Distribution Area);水平配线区(HAD ：Horizontal Distribution Area);区域配线区(ZDA ：Zone Distribution Area);设备配线区(EDA ：Equipment Distribution Area)。人力资源与社会保障厅作为一个办公网络场所，其智能化系统在设计中需要配置合理、先进的设备，实用性要强，以指挥中心内的网络系统作为办公自动化系统的运行平台，能为所属的各个部门提供便捷、高效、和谐的办公环境。

　　本工程在整体布局上，机房综合布线系统全部采用美国兆凯LANSurpass-6系列6类布线产品，管理子系统采用LANSurpass-6 系列配线架配线管理系统，本工程有服务器机柜46个、网络机柜4台，网络列头柜6台、小型机14台、存储4个。 布放6类非屏蔽(UTP)双绞线2万余米，光缆传输采用多模8芯和48芯光缆敷设，跳线采用兆凯原厂六类非屏蔽跳线。特定性能大大方便了人力资源与社会保障厅网络配线系统管理。

　　三、 机房综合布线系统设计

　　本次工程只要求在主机房区内综合布线，全部信息点使用六类非屏蔽双绞线缆铺设，采用星型拓扑结构，上走线方式布线。全部集中至机房网络布线机柜内。要求主机房区地板下弱电线槽分布合理，保证本次布线系统既能满足当前的实际需要，又有足够的扩展空间。采用布线技术具有先进性、可靠性、标准性、可互换性和可扩充性。实现智能化布线，易于管理和维护。各信息点必须用Flux进行严格测试，并出示测试报告。

　　综合布线系统产品选型：

　　本方案的综合布线产品选择品牌：美国兆凯。

　　1、布线系统概括

　　机房内综合布线采用六类布线系统，主配线架与各功能间采用星型敷设至信息点，本工程设计按其功能区域设计信息口并预留余量，布线系统符合开放式布线系统规范，在设计方案时，确保方案的灵活性和高性价比。

　　设计原则：机房上空设置梯架，工程采用上走线方式，强弱电线槽分开敷设，不得交叉。 2、布局规划 (a) 服务器区域：

　　列头柜与服务器机柜之间敷设16 条六类非屏蔽双绞线;线缆末端均连接配线架，设备和配线架之间用跳线连接。所有服务器机柜之间采用串联方式敷设4条六类非屏蔽双绞线，以配合KVM的使用。跳线采用成品跳线。

　　产品选型：LANSurpass-6系列六类非屏蔽双绞线，LANSurpass-6系列六类非屏蔽跳线。

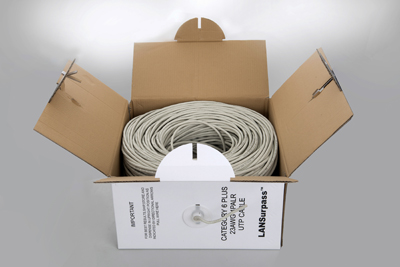

LANSurpass-6系列六类非屏蔽双绞线

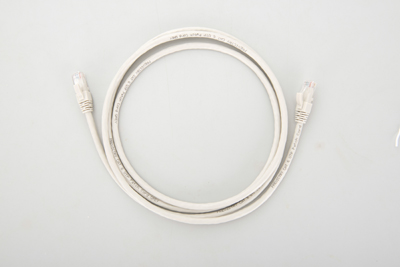

　LANSurpass-6系列六类非屏蔽跳线

　(b) 小型机区域

　　小型机机柜至存储机柜敷设8芯多模光纤、至列头柜敷设8条六类非屏蔽双绞线;存储机柜至列头柜敷设8芯多模光纤、8条六类非屏蔽双绞线;所有小型机机柜之间采用串联方式敷设4条六类非屏蔽双绞线，以配合KVM的使用。线缆末端均连接配线架，设备和配线架之间用跳线连接。跳线采用成品跳线。

　　产品选型：同服务器区域。

　　(c)原有机房

　　原有机房与居民区在一起，位于一层信息中心，原有综合楼中心机房至新信息中心二层数据机房采用敷设48芯光纤进行连接。 产品选型：室内多模48芯光纤。

　　3.布线设计

　　(a)综合布线数据主配线架设在新信息中心机房的网络机房区内，通信光缆由一层原有机房引入至新信息中心机房的通讯机房区内。主数据配线架到新信息机房数据中心的服务器机柜采用多模光缆及六类非屏蔽双绞线连通。本工程的网络系统从MDA至HAD的布线采用室内8芯多模光纤及8条UTP6线缆，铜缆作为备用。

　　(b)信息机房的数据中心区域内服务器列头柜与服务器机柜之间采用16条六类非屏蔽双绞线连通。考虑到每个服务器机柜一般安装4~6台服务器，因此每个服务器机柜配置1个24口数据配线架，4条UTP6铜缆，能满足现在的应用，也能满足扩展需求。

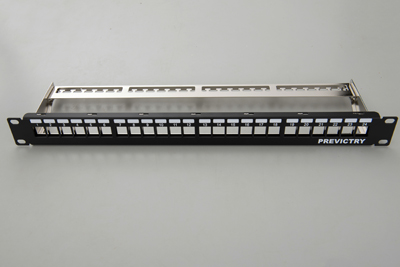

24口数据配线架

　　(c)机房及机房各辅助区域内用户终端均引至网管室，均采用六类非屏蔽双绞线，线缆水平公共区域走综合布线线槽吊顶内或地板下敷设，支线部分穿钢管沿墙、家具内要求暗敷。

　　(d)信息插座采用六类RJ45插座，墙面上插座底边距地0.3米暗装(有架空地板的房间，底边距架空地板0.3米)，工位上插座在地板上暗装。

　　 选定产品类型

　　 铜缆：六类标准，包括线缆及跳线。(同上)
