一、 前言

　　新疆自治区财政厅数据中心系统将承担起信息汇总、数据处理和存储信息等任务。完善财政厅所需信息化网络核心功能。新疆自治区财政厅作为新疆省核心财政审计及财政办公单位, 所以对网络信息化传输基础的综合布线系统有着极高要求和特定的核心功能：首先，作为财政办公系统的网络，其业务流量大;要求对数据传输流量及语音传输流量及其稳定，物理特性及传输性能要求达到高等工作原理。网络使用时间保持长期不间断等特点外，包括常规的数据语音传输系统外，还有视频会议传输和财政资料的传输等大规模多媒体应用系统。其次，作为财政金融系统，数据网络的安全性相当重要。机房综合布线系统做为基础物理传输核心信息化通道应具有极高的安全性和传输性。再次，在实际使用综合布线系统过程中应具备人性化、信息化的快速化等反应能力，以适应财政金融核心网络的使用特点。在本项目中，财政金融科技处提出对综合布线系统的管理基于自动化管理及良好的扩容性和应用。

　　二、 项目概述

　　新疆自治区财政厅数据中心机房位于新信息中心二层，面积共计800平米左右。本工程有服务器机柜46个、网络机柜4台，网络列头柜6台、小型机14台、存储4个。 布放6类非屏蔽(UTP)双绞线2万余米，光缆传输采用多模8芯和48芯光缆敷设，跳线采用兆凯原厂六类非屏蔽跳线。

　　本工程在整体布局上，机房综合布线系统全部采用美国兆凯LANSurpass-6系列6类布线产品，管理子系统采用LANSurpass-6 系列配线架配线管理系统，特定性能大大方便了财政厅网络配线系统管理。

　　三、 机房综合布线系统设计

　　本次工程只要求在主机房区内综合布线，全部信息点使用六类非屏蔽双绞线缆铺设，采用星型拓扑结构，上走线方式布线。全部集中至机房网络布线机柜内。要求主机房区地板下弱电线槽分布合理，保证本次布线系统既能满足当前的实际需要，又有足够的扩展空间。采用布线技术具有先进性、可靠性、标准性、可互换性和可扩充性。实现智能化布线，易于管理和维护。各信息点必须用Flux进行严格测试，并出示测试报告。

　　综合布线系统产品选型：

　　本方案的综合布线产品选择品牌：美国兆凯。

　　1、布线系统概括

　　机房内综合布线采用六类布线系统，主配线架与各功能间采用星型敷设至信息点，本工程设计按其功能区域设计信息口并预留余量，布线系统符合开放式布线系统规范，在设计方案时，确保方案的灵活性和高性价比。

　　设计原则：机房上空设置梯架，工程采用上走线方式，强弱电线槽分开敷设，不得交叉。

　　2、布局规划

　　(a) 服务器区域：

　　列头柜与服务器机柜之间敷设16 条六类非屏蔽双绞线;线缆末端均连接配线架，设备和配线架之间用跳线连接。所有服务器机柜之间采用串联方式敷设4条六类非屏蔽双绞线，以配合KVM的使用。跳线采用成品跳线。

　　产品选型：LANSurpass-6系列六类非屏蔽双绞线，LANSurpass-6系列六类非屏蔽跳线。

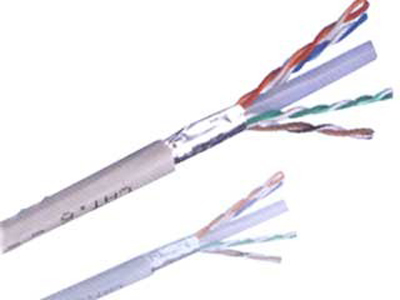

　LANSurpass-6六类非屏蔽双绞线（图）

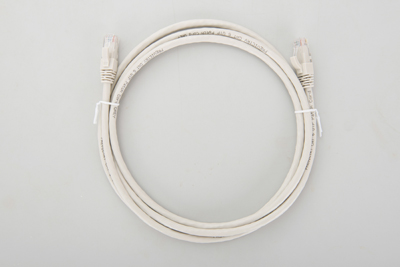

　　LANSurpass-6六类非屏蔽跳线(图)

(b) 小型机区域

　　小型机机柜至存储机柜敷设8芯多模光纤、至列头柜敷设8条六类非屏蔽双绞线;存储机柜至列头柜敷设8芯多模光纤、8条六类非屏蔽双绞线;所有小型机机柜之间采用串联方式敷设4条六类非屏蔽双绞线，以配合KVM的使用。线缆末端均连接配线架，设备和配线架之间用跳线连接。跳线采用成品跳线。

　　产品选型：同服务器区域。

　　(c)原有机房

　　原有机房与居民区在一起，位于一层信息中心，原有综合楼中心机房至新信息中心二层数据机房采用敷设48芯光纤进行连接。 产品选型：室内多模48芯光纤。

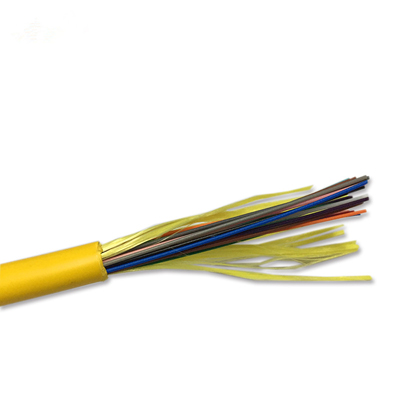

　　48芯室内多模光纤

　3.布线设计

　　(a)综合布线数据主配线架设在新信息中心机房的网络机房区内，通信光缆由一层原有机房引入至新信息中心机房的通讯机房区内。主数据配线架到新信息机房数据中心的服务器机柜采用多模光缆及六类非屏蔽双绞线连通。本工程的网络系统从MDA至HAD的布线采用室内8芯多模光纤及8条UTP6线缆，铜缆作为备用。

　　(b)信息机房的数据中心区域内服务器列头柜与服务器机柜之间采用16条六类非屏蔽双绞线连通。考虑到每个服务器机柜一般安装4~6台服务器，因此每个服务器机柜配置1个24口数据配线架，4条UTP6铜缆，能满足现在的应用，也能满足扩展需求。

　　(c)机房及机房各辅助区域内用户终端均引至网管室，均采用六类非屏蔽双绞线，线缆水平公共区域走综合布线线槽吊顶内或地板下敷设，支线部分穿钢管沿墙、家具内要求暗敷。

　　(d)信息插座采用六类RJ45插座，墙面上插座底边距地0.3米暗装(有架空地板的房间，底边距架空地板0.3米)，工位上插座在地板上暗装。

　　 选定产品类型

　　 铜缆：六类标准，包括线缆及跳线。(同上)
