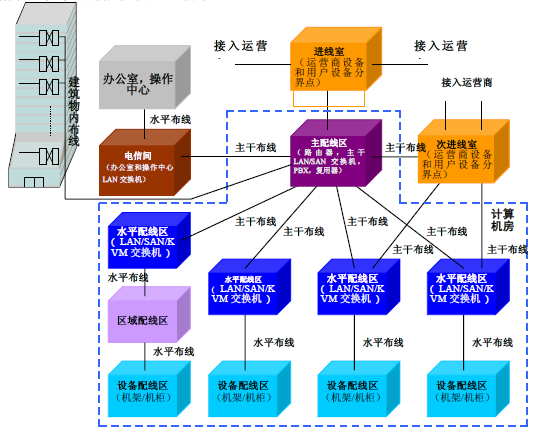

数据中心布线包括核心计算机房内布线和计算机房外布线和支持空间(计算机房外)。数据中心布线空间构成见图1 所示。

图1 数据中心布线空间构成图

　　计算机房内布线

　　数据中心计算机房内布线空间包含主配线区，水平配线区，区域配线区和设备配线区。

　　1)主配线区(MDA)

　　主配线区包括主交叉连接(MC)配线设备，它是数据中心结构化布线分配系统的中心配线点。当设备直接连接到主配线区时，主配线区可以包括水平交叉连接(HC)的配线设备。

　　主配线区的配备主要服务于数据中心网络的核心路由器、核心交换机、核心存储区域网络交换设备和PBX 设备。有时接入运营商的设备(如MUX 多路复用器)也被放置在主干区域，以避免因线缆超出额定传输距离或考虑数据中心布线系统及电子信息设备直接与电信业务经营者的通信实施互通，而建立第二个进线间(次进线间)。主配线区位于计算机房内部，为提高其安全性，主配线区也可以设置在计算机房内的一个专属空间内。每一个数据中心应该至少有一个主配线区。主配线区可以服务一个或多个及不同地点的数据中心内部的水平配线区或设备配线区，以及各个数据中心外部的电信间，为办公区域、操作中心和其它一些外部支持区域提供服务和支持。

　　2)水平配线区(HDA)

　　水平配线区用来服务于不直接连接到主配线区 HC 的设备。水平配线区主要包括水平配线设备，为终端设备服务的局域网交换机、存储区域网络交换机和 KVM 交换机。小型的数据中心可以不设水平配线区，而由主配线区来支持。但是，一个标准的数据中心必须有若干个水平配线区。一个数据中心可以有设置于各个楼层的计算机机房, 每一层至少含有一个水平配线区，如果设备配线区的设备距离水平配线设备超过水平线缆长度限制的要求,可以设置多个水平配线区。在数据中心中，水平配线区为位于设备配线区的终端设备提供网络连接，连接数量取决于连接的设备端口数量和线槽通道的空间容量，应该为日后的发展预留空间。

　　3)区域配线区(ZDA)

　　在大型计算机房中，为了获得在水平配线区与终端设备之间更高的配置灵活性，水平布线系统中可以包含一个可选择的对接点，叫做区域配线区。区域配线区位于设备经常移动或变化的区域，可以采用机柜或机架，也可以是集合点(CP)完成线缆的连接，区域配线区也可以表现为连接多个相邻设备的区域插座。区域配线区不可存在交叉连接，在同一个水平线缆布放的路由中不得超过一个区域配线区。区域配线区中不可使用有源设备。

　　4)设备配线区(EDA)

　　设备配线区是分配给终端设备安装的空间，可以包括计算机系统和通信设备，服务器和存储设备刀片服务器和服务器及外围设备。设备配线区的水平线缆端接在固定于机柜或机架的连接硬件上。需为每个设备配线区的机柜或机架提供充足数量的电源插座和连接硬件，使设备缆线和电源线的长度减少至最短距离。

　　支持空间

　　数据中心支持空间(计算机房外)布线空间包含进线间、电信间、行政管理区、辅助区和支持区。

　　1)进线间

　　进线间是数据中心结构化布线系统和外部配线及公用网络之间接口与互通交接的场地，设置用于分界的连接硬件。基于安全目的，进线间宜设置在机房之外。根据冗余级别或层次要求的不同，进线间可能需要多个，以根据网络的构成和互通的关系连接外部或电信业务经营者的网络。如果数据中心面积非常大的情况下，次进线间就显得非常必要，这是为了让进线间尽量与机房设备靠近，以使设备之间的连接线缆不超过线路的最大传输距离要求。进线间的设置主要用于电信线缆的接入和电信业务经营者通信设备的放置。这些设施在进线间内经过电信线缆交叉转接，接入数据中心内。如果进线间设置在计算机房内部，则与主配线(MDA)区合并。

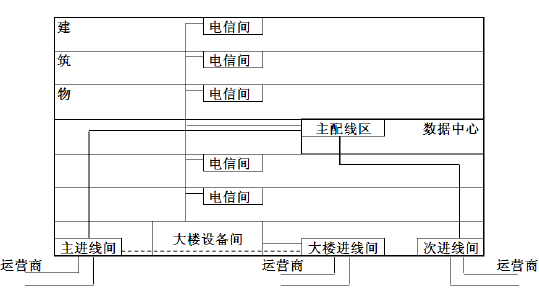

　　如果数据中心只占建筑物之中的若干区域，则建筑物进线间、数据中心主进线间和可选数据中心次进线间的关系见图2。若建筑物只有一处外线进口，数据中心主进线间的进线也可经由建筑物进线间引入。

　　图2 建筑物进线间、数据中心主进线间及次进线间

　　2)电信间

　　电信间是数据中心内支持计算机房以外的布线空间，包括行政管理区、辅助区和支持区。电信间用于安置为数据中心的正常办公及操作维护支持提供本地数据、视频和语音通信服务的各种设备。电信间一般位于计算机房外部，但是如果有需要，它也可以和主配线区或水平配线区合并。数据中心电信间与建筑物电信间属于功能相同，但服务对象不同的空间，建筑物电信间主要服务于楼层的配线设施。

　　3)行政管理区

　　办公区是用于办公、卫生等目的的场所。包括：工作人员办公室、门厅、值班室、盥洗室、更衣间等。

　　4)辅助区

　　辅助区是用于电子信息设备和软件的安装、调试、维护、运行监控和管理的场所。包括测试机房、监控中心、备件库、打印室、维修室、装卸室、用户工作室等区域。

　　5)支持区

　　支持区是支持并保障完成信息处理过程和必要的技术作业的场所。包括变配电室、柴油发电机房、UPS室、电池室、空调机房、动力站房、消防设施用房、消防和安防控制室等。
