线缆

　　布线标准认可多种介质类型以支持广泛的应用，但是建议新安装的数据中心宜采用支持高传输带宽的布线介质以最大化其适应能力并保持基础布线的使用寿命。

　　推荐使用的布线传输介质有：

　　1 ) 100 欧姆平衡双绞线，建议 6 类/E 级(GB 50311-2007 )、6A 类/EA 级(ANSI/TIA/EIA-568-B.2-10，ISO/IEC 11801:2008)或 F/FA 级(GB 50311-2007，ISO/IEC11801:2008)

　　2) 多模光缆：62.5/125 um 或50/125um(ANSI/TIA/EIA-568-B.3)，建议选用50/125um，850nm 工作波长的激光优化多模光缆(ANSI/TIA/EIA-568-B.3-1)

　　3) 单模光缆(ANSI/TIA/EIA-568-B.3)

　　除以上介质外，认可的同轴介质为75 欧姆(型号是734 和735)同轴电缆(符合TelcordiaGR-139-CORE)及同轴连接头(ANSI T1.404)。这些电缆和连接头被建议用于支持E-1 及E-3传输速率接口电路。

　　在数据中心机房设计时，应根据机房的等级、线缆的敷设场地和敷设方式等因素选用相应的线缆，使其：

　　△灵活支持所对应的服务;

　　△具有长久的使用寿命;

　　△尽量减少占用空间;

　　△ 具有更好的布线信道传输容量;

　　△ 满足设备制造商的推荐。

　　机柜/机架

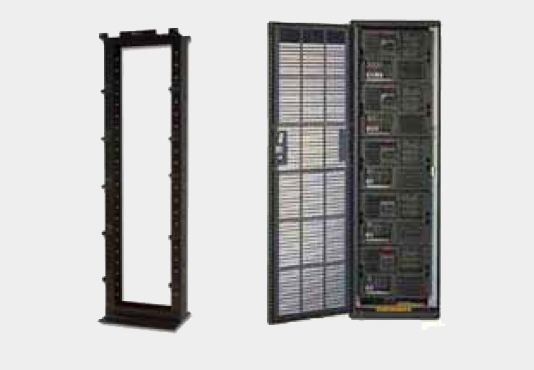

　　机架为开放式结构，一般用于安装配线设备，有 2 柱式和 4 柱式。机柜为封闭式结构，一般用于安装网络设备、服务器和存储设备等，也可以安装配线设备，有 600×600、600×800、600×900、600×1000、600×1200、800×800、800×1000、800×1200 等规格。宽度为600mm 的机柜没有垂直线槽，一般用于安装服务器设备;宽度为600mm 的机柜两侧有垂直线槽，适合跳线较多的环境，一般作为配线柜和网络柜。机架和机柜最大高度为2.4m，推荐的机架和机柜最好不高于2.1m，以便于放置设备或在顶部安装连接硬件。推荐使用标准19英寸宽的机柜/机架。机柜、机架的构成见图1。

图1 机柜和机架的构成

　　机柜深度要求足够安放计划好的设备，包括在设备前面和后面预留足够的布线空间、装有方便走线的线缆管理器、电源插座、接地装置和电源线。为确保充足的气流，机柜深度或宽度至少比设备最深部位多150 mm (6 in)。

　　机柜中要求有可前后调整的轨道。轨道要求提供满足42U 高度或更大的安装空间。

　　配线架

　　为提高与满足企业的成本效益要求，数据中心要求能够提供更高密度的设备以及应用空间。因此，在数据中心中使用的配线架应能满足高密度安装配线模块，方便端口的维护或更换，并且能清楚方便地对端口进行识别的要求。

　　模块化的配线架可以灵活配置机柜/机架单元空间内的端接数量，既减少端口浪费又便于日后的维护变更。配线架的构成见图2。

图2 配线架构成

　　常用的配线架，通常在1U 或2U 的空间可以提供24 个或48 个标准的RJ45 接口，而使用高密度配线架可以在同样的机架空间内获得高达48 个或72 个标准的RJ45 接口，从而大大提高了机柜的使用密度，节省了空间。高密度配线架的构成见图3。

图3 高密度配线架构成

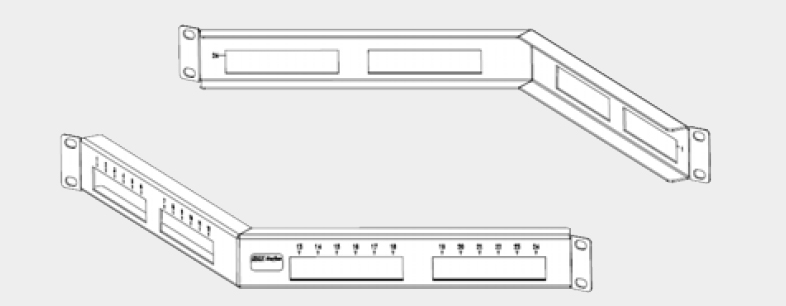

　　角型配线架允许线缆直接从水平方向进入垂直的线缆管理器，而不需要水平线缆管理器，从而增加了机柜的密度，可以容纳更多的信息点数量。角型高密度配线架的构成见图4。

图4 角型高密度配线架的构成

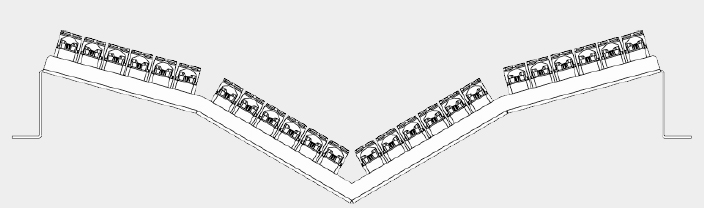

　　凹型配线架主要应用在需要在服务器机柜背部进行配线的情况下，配线架向下凹陷，从而即使关闭服务器机柜的背板，也不会压迫到任何的跳线，且方便维护操作人员快捷的接入整个配线界面。凹型高密度配线架的构成见图5。

图5 凹型高密度配线架的构成

　　机柜内的垂直配线架，充分利用机柜空间，不占用机柜内的安装高度(所以也叫 0U 配线架)。在机柜侧面可以安装多个铜缆或者光缆配线架，它的好处是可以节省机柜空间，减少跳线的弯曲和更方便地插拔跳线。

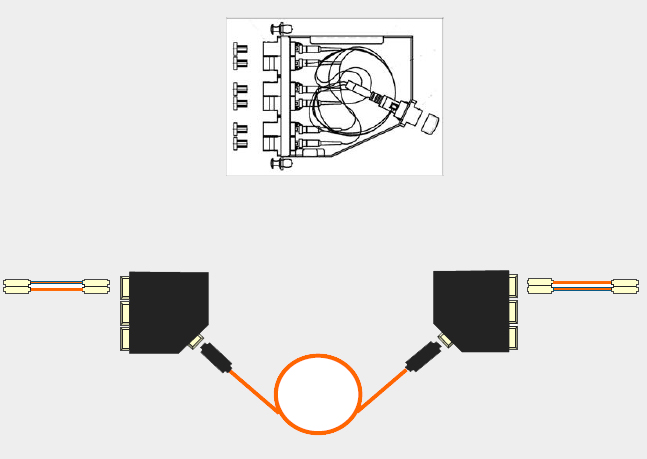

　　高密度的光纤配线架，配合高密度的小型化光纤接口，可以在1U 空间内容纳至少48 芯光纤，并具备人性化的抽屉式或翻盖式托盘管理和全方位的裸纤固定及保护功能。更可配合光纤预连接系统做到即插即用，节省现场施工时间。光纤高密度配线架的构成见图6。

图6 光纤高密度配线架的构成

　　线缆管理器

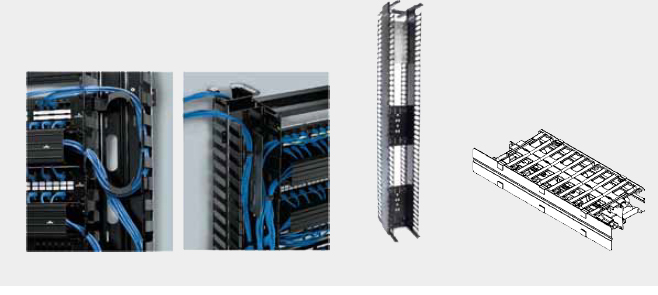

　　在数据中心中通过水平线缆管理器和垂直线缆管理器实现对机柜或机架内空间的整合，提升线缆管理效率，使系统中杂乱无章的设备线缆与跳线管理得到很大的改善。水平线缆管理器主要用于容纳内部设备之间的连接，有1U 和2U，单面和双面，有盖和无盖等不同结构组合，线缆可以从左右、上下出入，有些还具备前后出入的能力。垂直线缆管理器分机柜内和机柜外两种，内部的垂直线缆管理器主要用于管理机柜内部设备之间的连接，一般配备滑槽式盖板;机柜外的垂直线缆管理器主要用于管理相邻机柜设备之间的连接，一般配备可左右开启的铰链门。线缆管理器的构成见图7。

图7 线缆管理器的构成

　　设备线缆与跳线

　　在数据中心中通过设备线缆与跳线实现端口之间的连接。设备线缆与跳线可采用铜缆或光纤。它们的性能指标应满足相应标准的要求。光、电设备线缆与跳线应和水平或主干光(电)缆的等级保持一致，还应与网络设备、配线设备端口连接硬件的等级保持一致，并且能够互通。

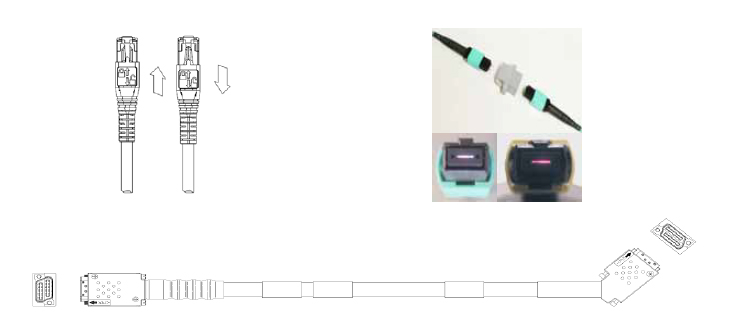

　　在端口密集的配线和网络机柜和机架上，可以使用高密度的铜缆和光纤跳线。这些跳线通过对传统插拔方式或接口密度的重新设计，在兼容标准化插口的前提下提高了高密度环境的插拔准确性和安全性。线缆跳线的构成见图8。

图8 线缆跳线的构成

　　预连接系统

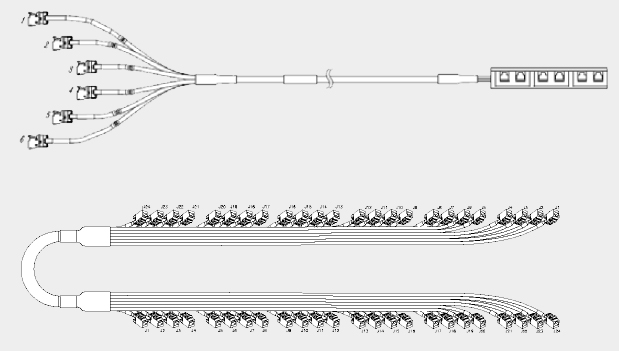

　　预端接系统是一套高密度，由工厂端接、测试的，符合标准的模块式连接解决方案。预连接系统包括配线架、模块插盒和经过预端接的铜缆和光缆组件。预端接系统的特点是经过工厂端接和测试的铜缆和光缆可以提供可靠的质量和性能;基于模块化设计的系统允许安装者快速便捷地连接系统部件，实现铜缆和光缆的即插即用，降低系统安装的成本;当移动大数量的线缆时，预端接系统可以减少移动所带来的风险;预连接系统在接口、外径尺寸等方面具有的高密度优点节省了大量的空间，在网络连接上具有很大的灵活性，使系统的管理和操作都非常方便。预连接系统的构成见图9 和图10 。

图9 光缆预连接系统构成

图10 铜缆预连接系统构成

　　线缆/跳线标签系统

　　与连接硬件相同，线缆/跳线标签系统也分为三个大类对应三种类型的打印机。单根线缆/跳线标签最常用的是覆膜标签，这种标签带有粘性并且在打印部分之外带有一层透明保护薄膜，可以保护标签打印字体免受磨损。除此之外，单根线缆/跳线也可以使用非覆膜标签，旗式标签，热缩套管式标签。单根线缆/跳线标签的常用的材料类型包括：乙烯基，聚酯和聚氟乙烯。

　　对于成捆的线缆，建议使用标识牌来进行标识。这种标牌可以通过尼龙扎带或毛毡带与线缆捆固定，可以水平或垂直放置。标签固定方式见图11 所示

图11 标签固定方式

　　所有需要标识的设施都要有标签。建议按照“永久标识”的概念选择材料，标签的寿命应能与布线系统的设计寿命相对应。建议标签材料符合通过 UL969(或对应标准)认证以达到永久标识的保证;同时建议标签要能达到环保 RoHS 指令要求。标签从结构上可分为粘贴型和插入型标签，所有标签应保持清晰、完整，并满足环境的要求。标签应打印，不允许手工填写，应清晰可见、易读取。特别强调的是，标签应能够经受环境的考验，比如潮湿、高温、紫外线，应该具有与所标识的设施相同或更长的使用寿命。聚酯或聚烯烃等材料通常是最佳的选择。

　　走线通道

　　数据中心包含高度集中的网络和设备，在主配线区、水平配线区和设备配线区之间需要敷设大量的通信线缆，合理地选用走线方式显得尤为重要。数据中心内常见的布线通道产品主要分为开放式和封闭式两种。在早期的布线设计中，多采用封闭式的走线通道方式，随着数据中心布线对方便、快捷、易于升级以及对能耗等的多方面要求提高的原因，现在国际上采用开放式的布线通道已经越来越普遍。

　　a)开放式桥架

　　金属网格式电缆桥架由纵横两向钢丝组成，电缆桥架的结构为网格式的镂空结构。这种开放式桥架具有结构轻便，坚固稳定，散热好，安装简便，线缆维护升级方便等优点，更提高了安装线缆的可视性，辨别容易。可以选择地板下或机柜/机架顶部或吊顶内安装。

　　开放式桥架主要分为网格式桥架，梯架和穿孔式桥架等几大类。

　　b)封闭式线槽

　　封闭式的电镀锌桥架与JDG、KBG 类的薄壁镀锌钢管进行组合。

　　封闭式桥架主要有：槽式电缆桥架，托盘式电缆桥架，梯级式电缆桥架，大跨距电缆桥架，组合式电缆桥架，阻燃玻璃钢电缆桥架，抗腐蚀铝合金电缆桥架等。
