一、项目概况

赤峰学院附属医院迁址新建工程是赤峰建市以来最大的社会事业项目，赤峰市委市政府将其作为一项“重大民生工程”，为赤峰市撤盟建市30周年献礼。当地政府对该项目建设给予了厚望，尤其希望项目建成后对当地医疗环境改善和医疗卫生事业的发展作出贡献。

该项目建设地点位于赤峰市新城区锡泊河畔，建筑面积18万平方米，医院新址建有门诊医技楼、外科病房楼和内科病房楼三个单体建筑，通过医疗主街连接。门诊医技楼地上5层，地下1层；外科病房楼地上12层，地下1层，内科病房楼地上15层，地下1层。

针对用户在改善医疗环境和智能信息化建设上的要求，兆凯电气布线系统设计工程师选用了以安全性、完整性、先进性、可靠性为设计原则的多级星型拓扑结构设计。另外，考虑到医院布线的特殊性，并且要提升管理效率，减少故障率，兆凯布线对工程师在规划时更加关注于对当前应用和对未来应用的支持。整个布线系统分为数据内网、数据外网、双向电视网三个部分，约12800个信息点, 涵盖Previctry LANSurpass™六类非屏蔽系统与万兆光纤主干到桌面系统。

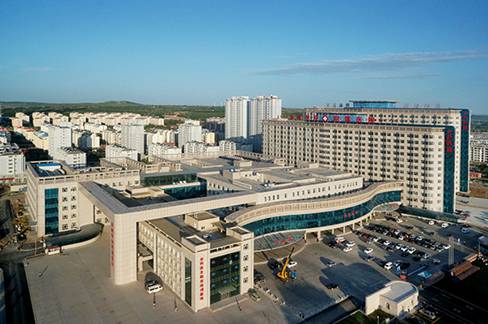

图1：项目建成后实景图

二、 产品选型与解决方案介绍

兆凯®综合布线系统（PREVICTRY PREMISES WIRING SYSTEM）为兆凯电气系统（PREVICTRY ELECTRIC SYSTEM）组成部分之一。向全球市场提供线缆及连接件全系列LANSurpass^TM结构化布线系统的产品，包括UTP非屏蔽布线系统、FTP屏蔽布线系统、SFTP/SSTP双屏蔽布线系统、光纤布线系统、智能配线管理系统。产品涵盖超 5 类系列，6 类系列，6A 系列，7 类系列等产品。

PREVICTRY®始终坚持为用户提供高品质的产品、一体化解决方案和完善的服务原则，其产品获得 EIA/TIA568A 与 568B、UL、ETL、 3P、ISO/IEC IS11801:2002 等标准认证。全部产品符合绿色环保 RoHS标准。六类产品符合国际元器件级标准。同时，满足以太网零误码整 体系统传输要求。

在中国，其产品通过中国信息产业部的相关认证。为用户提供25 年以上系统保证。

美国兆凯电气为项目提供的是Previctry LANSurpass™- CAT6.UTP系列配线管理系统，结合Previctry LANSurpass™-6系列零误码6类综合布线系统。

配线管理系统具有保证用户网络高速化、安全接入化、系统兼容化的特性使用户方便管理、调整，具备整体扩容的需求和实时查看设备性能等特点。综合布线系统能够很好的满足用户数据流量、视频、音频、图像等多媒体集成应用服务，可以更好的给运营商提供接入端口。方便客户以多种方式接入互联网、同时保障研究中心的数据传输和信息沟通。

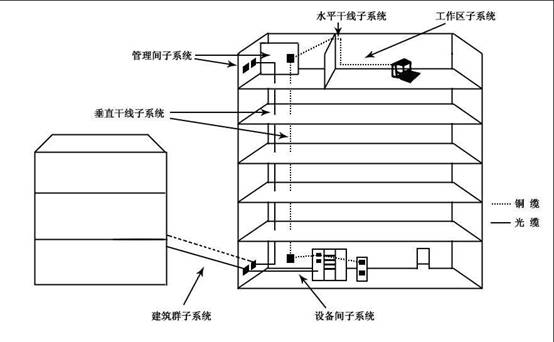

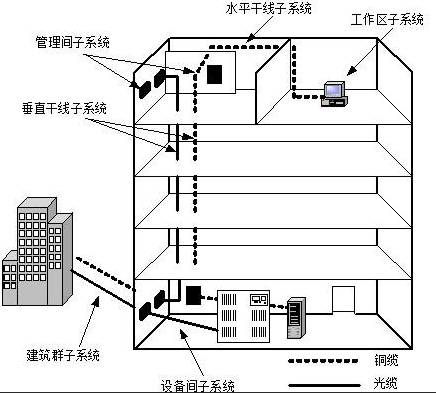

本项目网络信息化建设中布线系统采用星型与总线型复合式拓扑结构设计。整个工程的综合布线主要包括工作区子系统、水平子系统、配线间子系统、垂直主干子系统、建筑群子系统、管理间子系统。按工作区域分，主要有4种类型：医生办公区域、病房区域、医疗设备区域，休息区域等。结合各个工作区的不同需求和物理特性，兆凯电气提供了CAT6类UTP线缆系统、光纤系统、语音系统等多种电子通信产品，以满足不同类型工作区的需求。

1、工作区子系统

赤峰学院附属医院新址项目信息点位分布密集，信息流量大，而且包含语音、数据和光纤等多种信息点。为了满足这种高性能高标准的使用需求，工作区域采用了PrevictryLANSurpass™系统，6类千兆的信息模块提升信息系统的数据传输效率。配以带防尘盖的标准86型豪华面板可带来稳定高效的网络性能以及美观大方的视觉效果。

所有信息点采用Previctry LANSurpass系列的6类非屏蔽模块和6类非屏蔽跳线，确保整个链路的完整性和数据传输的稳定性。光信息点采用305F系列6芯、OM3光缆系列及双芯(双工)OM3多模万兆光纤跳线，可使特殊用户实现高带宽、高速率光网络传输。

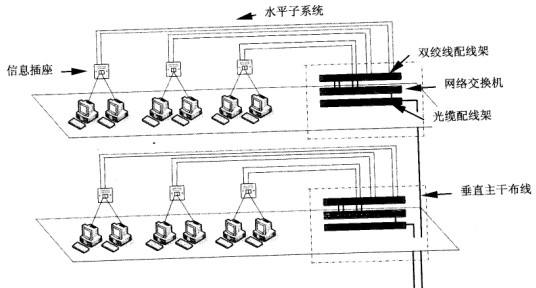

2、水平子系统

水平子系统线缆的选用和布放是整个综合布线系统的重点所在。由于本项目中各楼层的空间大，信息点比较密集，所以对于水平线缆的质量有更加严格的要求。为了适应施工的高标准，本项目中的水平线缆包括语音电缆、非屏蔽网络电缆和光纤三个部分。考虑到防火安全等级的需要，3个部分均采用了高阻燃的产品。

非屏蔽部分水平线缆选用了Previctry LANSurpass™系列6类非屏蔽双绞线，光纤部分水平线缆采用兆凯光缆305F系列6芯OM3万兆多模紧套室内光纤作为传输介质。

3、配线间子系统

本次工程中共有管理间约85个，包括每层的弱电管理井。管理间作为综合布线系统中的基层节点，将承担管理区的跳线连接和各个公共系统的设备互连任务。本项目配线子系统中使用的是兆凯LANSurpass™ 系列配线架，它设计独特、美观大方，框架采用金属粉末涂层设计，牢固、使用时间长、支持更多次数的跳接插拔，传导性能优越。Previctry LANSurpass™系列配线管理系统能同时实现铜缆传输系统和光缆传输系统的统一管理。

语音主配线间选用Previctry LANSurpass™系列快接式语音配线架。对管理间用到的网络、光纤、语音线缆跳接部分我们分别采用LC/LC万兆OM3多模双芯跳线，Previctry LANSurpass™系列语音跳线、六类UTP跳线。所用跳线优良的制造工艺保证了可靠、高性能的数据传输。跳线的使用不仅方便了管理人员对配线间的管理而且使配线间显得整洁美观。

4、垂直主干子系统

本项目中主干系统系用于连接各楼层管理间与主机房的室内主干。语音主干部分采用3类50对大对数、3类25对大对数电缆。数据部分使用8芯、12芯（OM3）万兆多模紧套室内光纤。

5、建筑群子系统

本项目中涉及楼与楼之间的链接，采用美国兆凯9/125μm单模24芯光缆。保证了楼群之间数据传输的稳定、高效、安全。美国兆凯单模光缆独特的设计工艺保证了施工方便，标准的光纤配线架为维护人员对配线间管理、机房管理提供保障。语音通信选用Previctry LANSurpass™系列50对大对数电缆，使得埋在地下管道中的电缆对长时间的语音通信拥有保障。

三、项目总结

本项目综合布线系统采用多级星型拓扑结构设计，由各个布线子系统组成一个有机系统，为大楼内模拟和数字、语音系统，高速及低速的数字信号传输，设备的资料传送或实景图像传输，会议室视频会议与保安警卫系统的监控信号，建筑物中的各种楼宇自控信号等信息的传输提供了强有力的支撑。

在数据点采用非屏蔽系统，并为重要部门准备了数据备用点，方便用户的工作数据应急传输，达到高保障和高效率性。网络传输系统和光纤系统都具有良好的抗电磁干扰、抗监听性能，从而达到保障数据的安全性。整个项目既注重产品的性能和数据安全，又提升了管理效率，减少了故障率。

内蒙古赤峰学院附属医院新址建筑智能化工程自2010年开始建设，于2013年5月正式投入使用，2014年3月顺利通过了验收，至今运行良好。在前期的系统设计与咨询、中期的系统建设与施工、后期的系统运维保障中，兆凯电气的工程师始终与用户在一起，提供了专业和真诚的建议与解决方案，得到了用户的认可与好评。

伴随新技术革新浪潮，美国兆凯（Previctry System）拥有自己新的目标：帮助客户创造、设计并建立更快更好的有线和无线网络。我们将始终为客户提供在家中、在工作中和任何所需场所的网络解决方案。
