一项目概述

　　长春高新区长东北核心区中科院数据云长春中心机房工程由长春高新技术产业开发区建设行政主管部门批准建设，属于省级重点项目。数据中心主体机房设计在长东北高科技中心主楼一层与地下一层，大体面积约935平方米，整个机房包括主机房区域(包括主机、存储、PC服务器、网络等)、高密机房(包括小型机、刀片)、辅助区域(包括运行监控、安装调试区域等)、支持区域(UPS、配电室、发电机、空调等)。在本项目中要求对数据传输流量及语音传输流量及其稳定，物理特性及传输性能要求达到高等工作原理。

　　二项目概述

　　本工程要求支持计算机网络系统、视频话音通信系统的连接，满足不同系统的需求。系统模块化程度高，可实现电子化管理。各类布线点数有符合发展规模需求的预留量，并方便扩容施工。

　　本工程在整体布局上，水平子系统全部采用美国兆凯LANSurpass-6系列6类产品，从而能够完成语音和数据的灵活转换, 数据主干采用了室内多模OM3万兆光缆，语音主干采用室内大对数电缆。管理子系统采用LANSurpass-6 系列配线架配线管理系统，特定性能大大方便了财政厅网络配线系统管理。

　　三解决方案及产品选型

　　1. 美国兆凯布线系统为本次工程提供的是LANSurpass-6 CAT.6 UTP系列配线管理系统结合LANSurpass-6系列零误码6类布线系统。配线管理系统具有：保证财政系统用户网络高速化、安全接入化、系统兼容化。使用户方面管理、调整、具备整体扩容的需求和使用数据功能等特点。另综合布线系统必须能够满足用户数据流量、视频、音频、图像等多媒体集成应用服务和传输能力，更好的方便电信运营商提供接入口或InterNET等网络应以多种方式与其他财政机构进行网络传输和信息沟通等;本工程网络信息化建设中布线系统采用星型分布式拓扑结构设计，分为工作区子系统、水平子系统、管理子系统、垂直主干子系统、建筑群子系统、设备间子系统。

　　1、工作区子系统

　　长东北核心区中科院数据云长春中心机房，信息点位十分密集，信息流量大，而且包含语音、非屏蔽和光纤等多种信息点。为了满足这种高性能高标准的使用需求，办公区域采用了LANSurpassTM系统，6类千兆位信息模块大大满足语音系统和数据系统的传输，这种经过特殊设计的模块具有45°的IDC端接设计,不同于常规的IDC端接方式, 使接触面更大,更牢固。从线路板到触针多重平衡设计，更完美和牢固的镀金层确保良好的接触及数据传输性。配以带防尘盖的标准86型面板组成高效的网络性能及用户使用率。

　　信息点采用LANSurpass-6系列6类非屏蔽模块和6类非屏蔽跳线，确保整个链路的完整性和数据传导性。光纤采用325F系列12芯OM3光缆和光纤模块C307系列及双芯(双工)OM3多模光纤跳线，可使高级用户实现高带宽、高速率光网络传输。

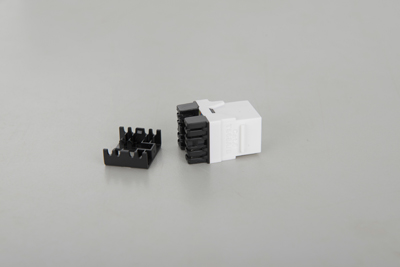

LANSurpass-6系列6类非屏蔽模块

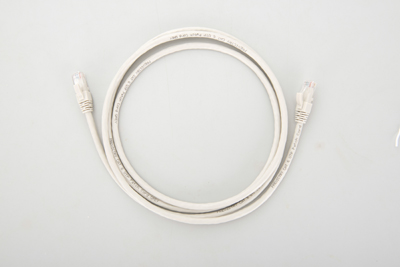

6类非屏蔽跳线

　　2、水平子系统

　　水平线缆的选用和布设，是整个综合布线系统的重点所在，而且由于本工程中单层的空间非常大，信息点又比较密集。所以对于水平线缆的要求就更加严格施工标准化。本工程中的水平线缆包括语音、非屏蔽和光纤3个部分。考虑到防火安全等级的需要，3个部分全部采用了高阻燃的产品。

　　非屏蔽部分水平线缆选用了LANSurpass-6系列6类非屏蔽双绞线，该6类线为带十字架隔离的24AWG线缆，采用特别的十字隔离设计，线缆同心度极其严格达到99.8%，铜芯为高纯度无氧铜，同时具有几近完美的绝缘层。从而使得线缆达到有效的阻抗性能和完美的结构化布局，其回损、串绕、衰减和余量等指标达到符合国际执行标准。

　　非屏蔽部分水平线缆采用LANSurpass-6系列6类UTP非屏蔽双绞线采用聚氯乙烯护套，符合UL/CSA LISTED CM/CMR防火标准，符合EMC标准，通过欧洲更为严格的3P认证，绝缘耐压达到1000VAC,绝缘电阻500MΩ。

　　光纤部分水平线缆采用兆凯光缆325F系列12芯OM3万兆多模紧套室内光纤作为传输介质。并有效地为各个配线管理间提供更好的数据传输及减少在主干网络方面的一些延迟和衰减等其它网络因素。

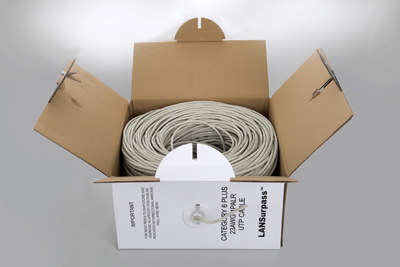

LANSurpass-6系列6类UTP非屏蔽双绞线

　　3、管理间子系统

　　本次工程中共有管理间8个，包括每层的弱电管理间。管理间作为综合布线系统中的基层节点，将承担管理区的跳线跳接和各个公共系统的设备互连任务。在这个配线子系统中LANSurpass-6系列配线架具有外观时尚、设计符合美学，框架采用金属粉末涂层设计，牢固、寿命长、传导性能优越等特点。其实现的功能包括：防止电磁干扰(EMI)、射频干扰(RFI)、接地性能好、确保在传输机密数据遭受其它方面的破坏。基于端口位置的信息安全保护、防止外来的非法入侵、强大的设备资源的优化管理并提供数据流量传输的可靠性。

　　同时实现远程控制和管理。LANSurpass-6系列配线管理系统系统能同时实现铜缆传输系统和光缆传输系统的统一管理。

　　语音主配线间选用LANSurpassTM系列配线管理系统系列快接式语音配线架。 配有五对连接块、四对连接块和安装背板110连接块使用背板跳线可支持千兆位数据传输率。可以有效的与RJ45接口跳线连接使语音配线系统和数据配线系统统一管理。并且可提供100对、200对等多种规格的高密集度语音配线架。并有19英寸机柜式或墙面安装两种安装方式。可卡接22-26AWG线规范围内的线缆。

　　4、主干线子系统

　　本工程中干线子系统由设备间的配线设备和跳线以及设备间至各楼层配线间的连接电缆组成。语音主干部分采用3类50对大对数电缆。数据部分使用12芯(OM3)万兆多模紧套室内光纤。

　　5、中心机房

　　本工程中的主体机房设计在长东北高科技中心主楼一层计算机网络中心，数据中心主体机房设计在长东北高科技中心主楼一层，位于D轴至E轴与7轴至8轴、A轴至D轴与7轴至14轴围合部分，面积约772平方米。它负责将这大楼中所有的主干线缆进行汇聚并通过室外主干线缆网络中心进行连接。主机房设有几百台服务器及相应交换机对整个工程中各种信息点进行管理。

　　在主机房内，采用12芯(OM3)50/125万兆多模紧套室内光纤和6类非屏蔽(UTP)双绞线连接服务器端和设备端。语音系统采用3类50对大对数与各楼层子配线间进行汇聚。

　　同时，LANSurpass-6系列配线管理系统能实现远程管理。
