一整体项目简介

　　长安银行建设属于省级重点项目，具有“高性能、高可靠性、高密度、可维护性、可扩展性”，对作为网络信息化传输基础的综合布线系统有着极高要求。该数据机房为长安银行的通信自动化、办公自动化和金融业务信息传输与处理提供高速稳定的网络基础支撑。在建设的过程中应从容量、性能、宽带、运行环境等方面进行考量，基础布线的高宽带、可管理性、可扩展性和高可靠性成为中心所需信息化网络的核心。满足现今需求，并且能胜任将来较长时间网络的发展。经过科学设计、合理施工和严格测试，该项目顺利通过验收并运行良好。

　　二、智能化工程概述

　　银行业对网络的安全性、稳定性要求很高，系统要能够支持7*24小时运行，高速处理数据，还可以提供冗余备份和容错功能，保证系统在任何情况下都能够正常运行，否则给银行和用户带来不可估量的损失。同时系统也需要提供非常好的管理能力和灵活性，以应对复杂的应用。长安银行总部结构化布线系统在整体布局上全部采用美国兆凯LANSurpass-6系列6类布线产品，管理子系统采用LANSurpass-6 系列配线架配线管理系统，特定性能大大方便了长安银行网络配线系统管理。

　　三机房综合布线系统设计

　　该工程采用的美国兆凯LANSurpass系列产品，是一个基于性价比高、非屏蔽和屏蔽双绞线及光缆、和物理星形拓扑结构的全新统一系统的建筑设施。它为银行项目中数据的应用提供一个集成的、经济的且高性能的端到端连接方案。

　　1、工作区子系统

　　信息插座模块采用LANSurpass六类非屏蔽模块，根据信息点满配。LANSurpass六类非屏蔽模块同时支持打线方式(110或者BIX打线刀)和免打线工具的快速端接，更加方便现场施工人员的安装。多种模块颜色的选择，便于系统网络端口的分类管理。

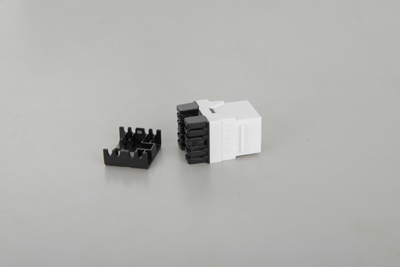

LANSurpass六类非屏蔽模块

　　2、水平区子系统

　　根据国际标准对综合布线系统的“综合性”要求，水平区子系统线缆使用六类、超六双绞线和室内万兆传输光缆，对于现金交易中心处可采用LANSurpass屏蔽系列，在一定程度上从而保证信息化的安全性。

　　银行机构通常有自己独立的集中办公建筑，同时又有广泛分布的分支机构和营业场所，存在不安全的隐患将会导致非常严重的后果，因此，在银行项目中的万兆铜缆和万兆主干光纤产品都可以推荐采用LANSurpass更加环保的低烟无卤外皮产品。

　　3、管理间子系统

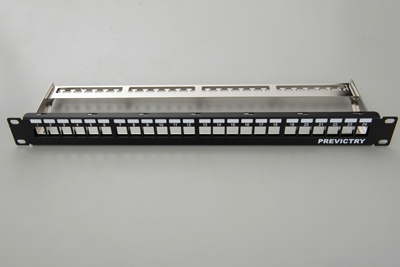

　　楼层管理间子系统中配置LANSurpass 24口铜缆配线架和光纤配线架，施工安装时，可将模块托架整体向前抽出;同时，独特的设计允许单个模块从前端独立装卸，使得所有的维护和管理工作都能在配线架前端完成。并且，提供不同颜色的配线架固定座，对于水平链路的信息端口分类管理，更加直观和鲜明。

　　LANSurpass 光纤配线架也是24口模块化设计，外壳采用优质冷轧钢板材料，同时支持光纤耦合器(ST/SC/双工LC)和铜缆模块的安装，光、铜混合使用。并且，可通过不同颜色的配线架固定座，更方便于主干光缆网络的分类管理。

　　4、垂直主干子系统

　　干线子系统由设备间和管理间之间的楼层垂直主干线缆以及楼宇进线间之间的建筑群主干线缆组成。

　　光缆主干可采用LANSurpass室内万兆多模光缆，语音主干部分采用三类大对数电缆，两端分别端接在主机房和楼层设备间的配线架上。

　　垂直主干的光缆和电缆大对数的容量，可在现有实际需求的基础上，考虑预留作为后期的扩展和备份。

　　5、设备间子系统

　　主设备间为银行项目的网络信息中心机房;对管理间引入的主干线缆的端接，均在机房内采用标准19英寸机柜安装，机房内均需设计并安装各机柜至垂直桥架的金属走线架。

　　设备间的光纤配线架可根据实际应用采用1U或者4U的光纤配线架，对于双工耦合器，可分别支持48芯或者144芯光缆的熔接。其中，4U的光纤配线架自带了保护套管，更加适合应用在园区室外光缆的汇总。
