位于贵阳市观山湖区林城西路与诚信北路口的贵州煤炭资源开发研究中心，占地面积113.78亩。项目总建筑面积为336482.15平方米。项目为总部大楼、酒店、五星级宾馆、研发楼及写字楼A、B的智能化工程深化设计及施工。

　　一、整体项目简介

　　建成后的贵州煤炭资源开发利用工程研究中心将承担起贵州煤炭资源开发利用研究中心的信息汇总、数据交换和信息存储等任务,成为中心所需信息化网络的核心。贵州煤炭资源开发利用工程研究中心是贵州省重点项目,所以对作为网络信息化传输基础的综合布线系统有着极高要求。作为必须承担特定功能的网络核心。

　　首先，作为研究中心和酒店的办公系统网络其业务流量大。要求对数据传输流量及语音传输流量的稳定性有保障。物理特性及传输性能要求达到较高工作等级，网络使用时间保持长期不间断等特点。包括常规的数据语音传输系统外，还有视频会议传输和科研数据资料的传输等大规模多媒体应用系统。

　　其次，作为研究机构数据的安全性相当重要。综合布线系统作为基础物理传输的核心，信息化通道应具有极高的安全性和传输性。

　　再次，在实际使用综合布线系统过程中应具备人性化、信息化的快速反应能力，以适应研究中心网络的使用。在本项目智能化工程中提出对综合布线系统的管理方便化、自动化，及良好的可扩展性、实用性、经济性。

　　二、智能化工程概述

　　位于贵阳市观山湖区林城西路与诚信北路口的贵州煤炭资源开发研究中心，占地面积113.78亩。项目总建筑面积为336482.15平方米。项目为总部大楼、酒店、五星级宾馆、研发楼及写字楼A、B的智能化工程深化设计及施工。信息点数为1,3000点。结构化布线系统全部采用美国兆凯®(PREVICTRY®)综合布线产品，涵盖 LANSurpassTM 六类非屏蔽系统与万兆光纤主干到桌面系统。

　　本项目总计语音点数约3980个、信息点数约8990个、AP点数约430个、光纤到桌面点数约为106个。其中包括内网、外网、双向电视网三个子网。整体布局上水平子系统采用美国兆凯LANSurpass-6系列6类产品与万兆OM3光纤系列产品。信息主干采用 OM3万兆光缆，语音主干采用室内大对数电缆。管理子系统采用PVESTM 系列电子配线架配线管理系统，保证性能稳定的基础上控制工程成本，大大方便了研究中心网络配线系统的管理。

　　三、 产品选型与决方案介绍

　　美国兆凯布线系统为本次工程提供的是LANSurpass-6 CAT.UTP系列配线管理系统结合LANSurpass-6系列零误码6类布线系统。配线管理系统具有保证用户网络高速化、安全接入化、系统兼容化。使用户方便管理、调整，具备整体扩容的需求和实时查看设备性能等特点。另外综合布线系统能够很好的满足用户数据流量、视频、音频、图像等多媒体集成应用服务。可以更好的给运营商提供接入端口。方便酒店客户以多种方式接入互联网、同时保障研究中心的数据传输和信息沟通;本工程网络信息化建设中布线系统采用星型与总线型复合式拓扑结构设计。整个工程的综合布线主要包括工作区子系统、水平子系统、配线间子系统、垂直主干子系统、建筑群子系统、管理间子系统。

　　按工作区域分，主要有4种类型：办公区域、酒店客房区域、多媒体区域，视频监控预览区域等。结合各个工作区的不同需求和物理特性，美国兆凯提供了CAT6类UTP线缆系统、光纤系统、语音系统等多种电子通信产品，以满足不同类型工作区的需求。

　　1、工作区子系统

　　贵州煤炭资源开发利用研究中心包括2幢16层高的精装修的科研办公楼，设有3层的地下室。作为煤炭资源利用工程研究中心的科研办公楼和酒店办公写字楼，其信息点位分布密集，信息流量大，而且包含语音、数据和光纤等多种信息点。为了满足这种高性能高标准的使用需求。办公区域采用了LANSurpassTM系统，6类千兆的信息模块大大满足信息系统的数据传输。而且经过特殊设计的模块具有45°的IDC端接设计,不同于常规的IDC端接方式, 使接触面更大,更牢固。从线路板到触针多重平衡设计，更完美更牢固的镀金层确保良好的接触及数据传输性能。配以带防尘盖的标准86型豪华面板可带来稳定高效的网络性能以及美观大方的视觉效果。

　　所有信息点采用LANSurpass-6系列的6类非屏蔽模块和6类非屏蔽跳线，确保整个链路的完整性和数据传输的稳定性。光信息点采用305F系列8芯、12芯OM3光缆系列及双芯(双工)OM3多模万兆光纤跳线，可使特殊用户实现高带宽、高速率光网络传输。

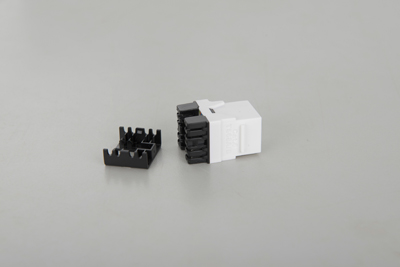

6类非屏蔽模块

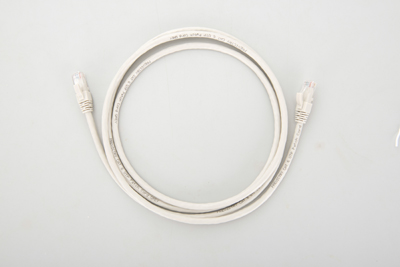

6类非屏蔽跳线

　　2、水平子系统

　　水平子系统线缆的选用和布放，是整个综合布线系统的重点所在。而且由于本工程中各楼层的空间大，信息点比较密集。所以对于水平线缆的质量有更加严格的要求，为了适应施工的高标准。本工程中的水平线缆包括语音电缆、非屏蔽网络电缆和光纤3个部分。考虑到防火安全等级的需要，3个部分均采用了高阻燃的产品。

　　非屏蔽部分水平线缆选用了LANSurpass-6系列6类非屏蔽双绞线，该6类线为带十字架隔离的23AWG线缆，采用特别的十字隔离设计，线缆同心度极其严格达到99.8%，铜芯为高纯度无氧电解软铜，同时具有高质量的聚乙烯绝缘层。从而使得线缆达到有效的阻抗性能和完美的结构化布局，其损耗、串绕、衰减和余量等指标均符合国际执行标准。所有线缆均采用阻燃聚氯乙烯护套，符合UL/CSA LISTED CM/CMR防火标准、MC标准。通过欧洲更为严格的3P认证，绝缘耐压达到1000VAC,绝缘电阻500MΩ。 光纤部分水平线缆采用兆凯光缆305F系列8芯、12芯OM3万兆多模紧套室内光纤作为传输介质。并有效地为各个配线管理间提供更好的数据传输及减少在主干网络方面的延迟和衰减等其它不利网络因素。

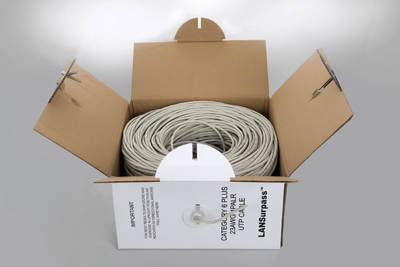

　6类非屏蔽双绞线

　3、配线间子系统

　　本次工程中共有管理间约30个。包括每层的弱电管理井。管理间作为综合布线系统中的基层节点，将承担管理区的跳线连接和各个公共系统的设备互连任务。在本工程的配线子系统中使用的LANSurpass-6系列配线架具有设计独特、美观大方，框架采用金属粉末涂层设计，牢固、使用时间长、支持更多次数的跳接插拔，传导性能优越等特点。其独有的特点包括：防止电磁干扰(EMI)、射频干扰(RFI)，保密性能好、避免在传输机密数据时遭受其它方面的损坏。基于端口位置的信息安全保护、防止外来的非法入侵、强大的设备资源保障了优化管理并提供数据的可靠传输。良好的接地性能避免了网络设备受到外界环境影响造成的不稳定。同时方便实现远程控制和管理。LANSurpass-6系列配线管理系统能同时实现铜缆传输系统和光缆传输系统的统一管理。语音主配线间选用LANSurpassTM系列快接式语音配线架。 配有五对连接块、四对连接块和安装背板110连接块使用背板跳线可支持千兆位数据传输速率。可以有效的与RJ45接口跳线连接使语音配线系统和数据配线系统灵活互换。并且可提供100对、200对等多种规格的高密集度语音配线架。并有19英寸机柜式和壁挂机柜两种安装方式。可卡接22-26AWG线规范围内的线缆。对管理间用到的网络、光纤、语音线缆跳接部分我们分别采用美国兆凯的成品跳线。LC/LC 万兆OM3多模双芯跳线，LANSurpassTM系列语音跳线，LANSurpassTM六类UTP跳线。所用跳线优良的制造工艺保证了可靠、高性能的数据传输。跳线的使用不仅方便了管理人员对配线间的管理而且使配线间显得整洁美观。

　　4、垂直主干子系统

　　本工程中主干系统系用于连接各楼层管理间与主机房的室内主干。语音主干部分采用3类50对大对数、3类25对大对数电缆。数据部分使用8芯、12芯(OM3)万兆多模紧套室内光纤。语音通信与数据通信分别使用不同的传输介质使得在同一竖井布放的线缆相互之间不容易造成信号干扰。也使得在对弱电竖井的维护中容易区分辨别从而对不同的线缆采取不同的保护措施。美国兆凯综合布线系统的光缆、大对数电缆采用的独特保护装置能够能保证在各种竖井和弱电环境下的安全施工以及可靠持久的使用。

　　5、建筑群子系统

　　本工程中涉及楼与楼之间的链接，采用美国兆凯9/125um单模24芯光缆。保证了楼群之间数据传输的稳定、高效、安全。美国兆凯单模光缆独特的设计工艺保证了施工方便，标准的光纤配线架为维护人员对配线间管理、机房管理提供保障。语音通信选用LANSurpassTM系列50对大对数电缆，使得埋在地下管道中的电缆对长时间的语音通信拥有保障。

　　四、项目总结

　　整个项目注重产品的性能和数据安全，在数据点采用非屏蔽系统，并根据具体情况为重要部门准备了数据备用点。方便用户的工作数据应急传输，达到高保障和高效率性。网络传输系统和光纤系统都具有良好的抗电磁干扰、抗监听性能，从而达到保障数据的安全性。整个研究中心综合布线系统的网络结构为多级星型拓扑结构。由各个布线子系统组成一个有机的整体为大楼内模拟和数字、语音系统，高速及低速的数字信号传输，及其它设备的资料传送或实景图像传输，会议室视频会议与保安警卫系统的监控信号，建筑物中的各种楼宇自控信号等信息的传输提供强有力的支撑。

　　本次工程有各类信息点较多，在日常网络管理中, 由于办公室的调整、人员变动都要对网络端口进行跳接，频繁跳接网络线缆将给网管人员带来巨大的工作压力，他们必须得面对这样的现实：端口寻找困难、手工记录的布线系统信息文档由于时间太长导致无法辨认，带来许多管理上的问题。而美国兆凯LANSurpassTM系列配线管理系统完全把网管人员从这种困局中解脱出来。LANSurpassTM系列配线管理系统与布线系统设备相对独立，采用模块化结构。能够满足实时布线要求，用于监测布线系统移动。增加和改动过程机动性、快捷性，并有效侦测监控链路上的各种设备(含网络设备)，并能反映整条监控链路的相关报告，反映系统运行状况。监视非授权设备接入网络，并自动报警。网络管理员可以确定执行移动、增加和改动的顺序，技术人员可以获得实时反馈，精确了解接插工作执行情况。检验所有连接是否正确，功能是否正常。

　　贵州煤炭资源开发利用工程研究中心与2015年建成并正式投入使用。整套综合布线系统会满足高质量、高强度的使用要求。伴随新技术革新浪潮，美国兆凯(PREVICTRY)拥有自己新的目标：帮助客户创造、推出、设计并建立更快更好的有线和无线网络。我们将始终为客户提供在家中、在工作中和任何所需场所的网络解决方案。
