综合布线是一种模块化、在建筑物内或建筑物群之间的信息传输通道。由传输介质、配线架、连接器、插座、插头、适配器及综合布线机柜等部件组成。它具有实用性、灵活性、扩充性和开放性。能满足数据、图像、多媒体信息大容量、高速的内部传输，也能与外部通信网络相接，达到使用灵活、扩充方便、管理简便、维护容易的特点。本文主要对综合布线机柜内设备配置的几种极限可能进行探讨。随着服务器、交换机等网络产品的不断升级，为了节省更多的空间，网络产品的尺寸已经越来越小，单个机柜所容纳的网络产品数量越来越多，因此，综合布线机柜便应运而生。机柜比以前能容纳更多的设备，这种设备密度的增加更加需要机柜内各种设备井井有条的配置与安装，及机柜外电缆的有序捆扎与走向。如果安装或管理不善，不仅可能导致设备及电缆的损坏，而且可能阻碍主要气流通过或者到达，从而导致设备性能下降甚至停机。故综合布线机柜内设备的配置至关重要。

　　1 系统组成

　　综合布线系统采用开放式星型拓扑结构，可划分成七个部分: 工作区子系统、配线子系统、干线子系统、建筑群子系统、设备间子系统、管理子系统、进线间子系统。其中，配线子系统由工作区的信息插座模块、信息插座模块至电信间配线设备( FD) 的配线电缆和光缆、电信间的配线设备及设备缆线和跳线等组成。综合布线机柜为电信间内接主干电缆、光缆及水平电缆的主要设备。包含有配线架、理线器、交换机、模块、跳线及尾纤等。

　　2 综合布线机柜的基本类型与尺寸

　　综合布线机柜是用来存放网络设备、语音设备及配线设备等的部件，由冷轧钢板或合金制作而成。可以为整齐、有序的排列设备提供场所，保护存放设备，屏蔽电磁干扰，方便日后的维护。

　　综合布线机柜按照功能一般分为服务器机柜与标准网络机柜。服务器机柜安装显示器、服务器及 UPS 等设备，在机柜的高度、深度、承重等方面均有要求，因内部设备散热量大，前后门均应带通风孔; 网络机柜主要是存放路由器、交换机、配线架等网络设备及配件，前门一般为透明钢化玻璃门，对散热及环境要求较低。按照安装方式一般分为落地式机柜与壁挂式机柜。常见机柜颜色有白色、黑色和灰色。一般尺寸详见表 1。

　　19″标准机柜内设备安装所占高度用一个特殊单位“U”来表示，1U = 44. 45mm。U 是指机柜的内部有效使用空间，也就是能装多少 U 的 19″标准设备，使用 19″标准机柜的标准设备的面板一般都是按 n 个 U 的规格制造。规定的尺寸是服务器的宽 ( 48. 26cm = 19″) 与高( 44. 45mm 的倍数) 。由于宽为 19″，所以有时也将满足这一规定的机架称为“19 英寸机架”。本文以 42U、19″标准网络机柜为例详细介绍机柜内部设备的配置。

　　3 综合布线机柜内设备的配置

　　由于综合布线机柜内设备众多，合理的配备与布置至关重要。首先要确定电信间所带网络信息点及语音信息点的数量，然后计算出交换机、配电架及 110 配电架等设备的数量，最后勾画出机柜内部设备的位置图。作为一座现代化办公楼，其办公和管理都离不开及时、迅速、有效的信息通讯，建立一套投资合理、高效、先进的开放型布线系统并充分考虑技术的先进性和未来的扩展能力，使整个大楼满足数据、图像、多媒体信息大容量、高速的传输。故网络信息点与语音信息点的数量与日俱增。确定机柜的大小与数量、电信间的面积及每台机柜的最大出线能力，是作为设计人员必备的能力。本文以 42U、 19″标准网络机柜为例，罗列出机柜内设备配置的几种极限可能，供设计人员参考。

　　3. 1 机柜出线全为网络信息点

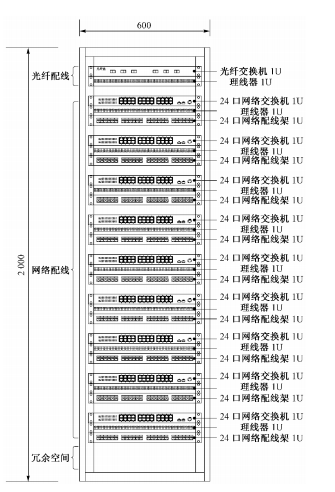

　　如图 1 所示，整个机柜配备 9 组 24 口网络交换机，出线全为网络信息点，共 216 个点位。故 42U、 19″标准网络机柜最大出线能力为 216 个网络信息点。

　　3. 2 机柜出线全为语音信息点

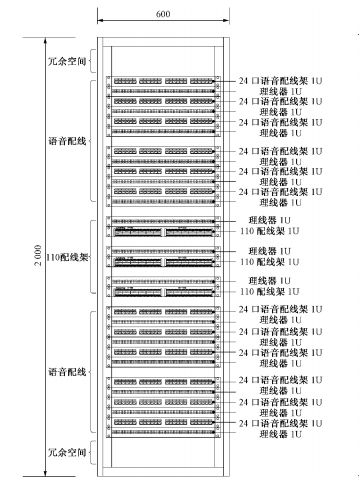

　　如图 2 所示，整个机柜配备 12 组 24 口语音配线架，出线全为语音点，共 288 个点位。故 42U、19″ 标准网络机柜最大出线能力为 288 个语音点。

　　3. 3 机柜出线网络与语音信息点相等

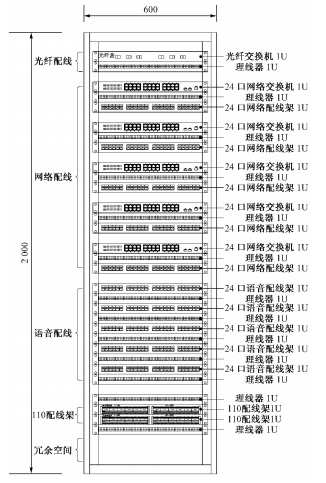

　　如图 3 所示，整个机柜配备 5 组 24 口网络交换机及 5 组 24 口语音配线架，出线一半为网络信息点，一半为语音点。共 240 个点位。故 42U、19″标准网络机柜最大出线能力为 120 个网络信息点及 120 个语音点。

　　4 结束语

　　以上为笔者在工作和学习的过程中，对综合布线机柜配置的一些总结。供设计人员参考，欢迎同行们批评指正或进行研究讨论。
